網絡模塊如何制作?
準備:
網絡配線架,網線,剝線刀,單對110打線刀,扎帶。
步驟:

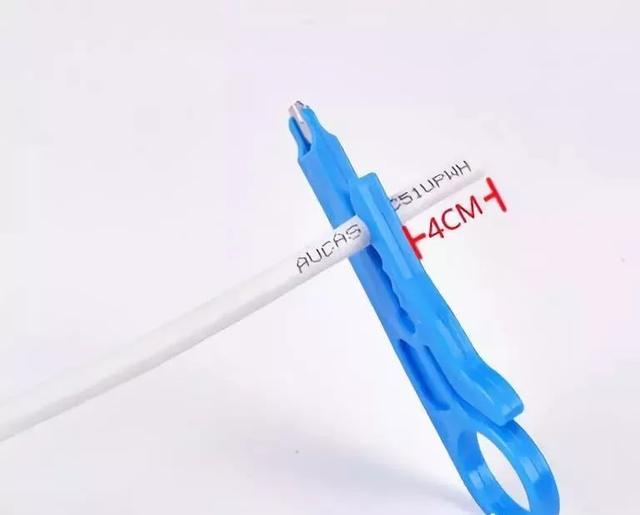

1.將網線放入剝線刀口,預留40MM長度。

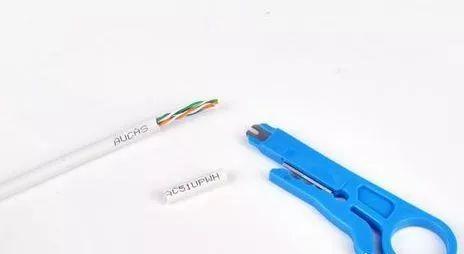

2.旋轉剝線刀剪開外皮。

3.把網線按國際常規標準線序T568B卡入打線夾。

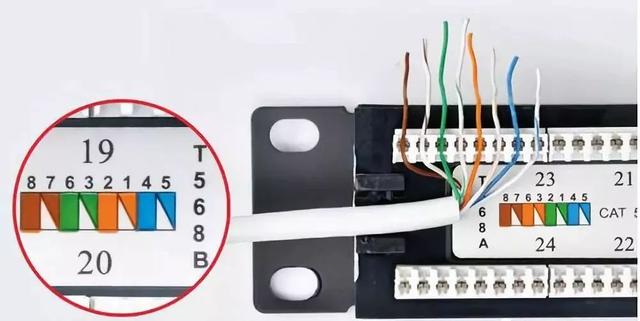

T568B線序見下圖,一般在配線架上都有標注,注意和水晶頭的B型打法是不一樣的,不要搞混。

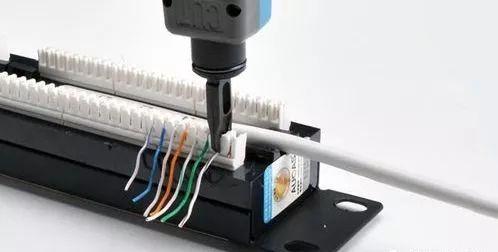

4.用打線刀把網線壓接并剪切好。

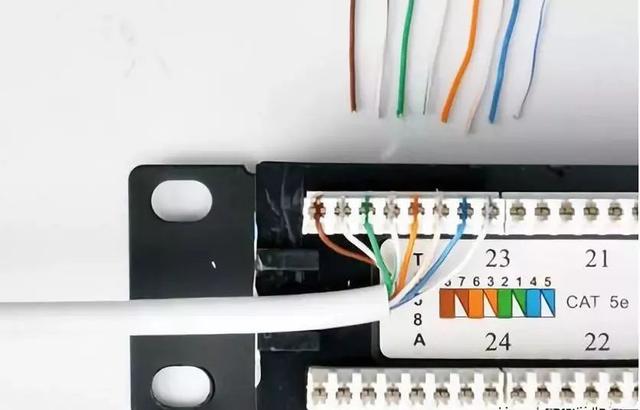

5.完成打線如圖。

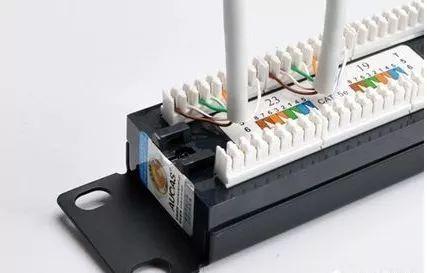

6.再按如上順序壓制好另一條網線。

7.用扎帶把網線固定在托線架上。

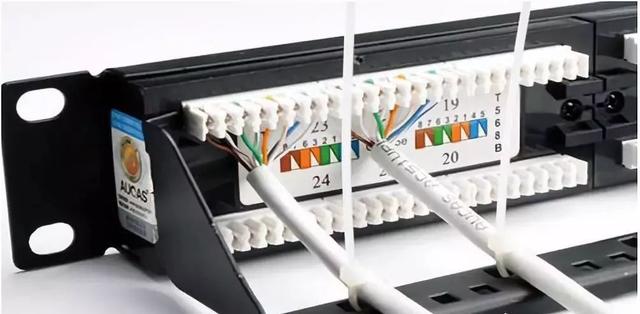

8.剪掉多余扎帶,最終效果如下圖。
